Mecanismos comuns em máquinas de costura

Máquinas de costurasão compostos de vários mecanismos, incluindo mecanismos de biela plana, mecanismos de came, mecanismos de engrenagem, mecanismos de correia dentada sincronizada e mecanismos de biela espacial.



1. Mecanismos de biela planar

Mecanismo de manivela de balancim

A figura a seguir é um diagrama do princípio de transmissão do mecanismo de pedal de uma máquina de costura. Neste mecanismo de manivela de balancim, o balanço recíproco do pedal 3 é chamado de balancim, e a manivela 1 é acionada pela biela 2 para completar uma rotação completa.

No mecanismo de balancim de manivela, quando a manivela é muito curta, uma roda excêntrica é frequentemente usada. A figura a seguir é um mecanismo de elevação de dentes de uma máquina de costura plana industrial. A roda excêntrica de elevação de dentes 2 fixada no eixo principal 1 gira com o eixo, aciona o balancim 4 para balançar através da grande biela 3 e permite que o dente de transporte 8 se mova para cima e para baixo através do eixo de elevação de dentes 5, balancim 6 e pequena biela 7.



Mecanismo de balancim duplo

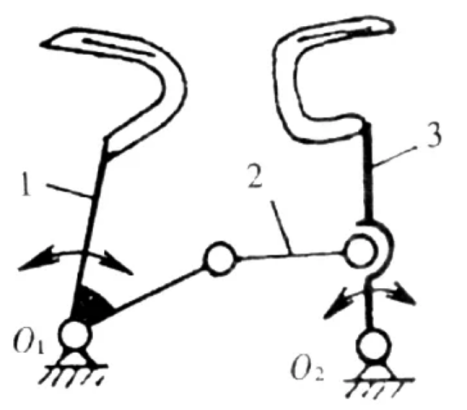

A figura a seguir é um mecanismo de agulha de dupla curvatura de uma máquina de costura overlock GN1-1. A grande estrutura de agulha curva 1 oscila para frente e para trás em torno do eixo O1, e a pequena estrutura de agulha curva 3 oscila em torno do eixo O2 através da biela 2. A grande estrutura de agulha curva 1 e a biela 2 podem ser consideradas balancins, e esse tipo de mecanismo é chamado de mecanismo de balancim duplo.



Mecanismo de deslizamento da manivela

A figura abaixo mostra o mecanismo de agulha de uma máquina de costura. A rotação da manivela da barra de agulha 1 aciona a barra de agulha 3 para alternar ao longo da guia fixa através da biela 2. Este tipo de máquina é chamado de mecanismo deslizante de manivela. A figura abaixo mostra o mecanismo de corte de tecido de uma máquina de corte reciprocante de faca reta, e seu mecanismo também é um mecanismo deslizante de manivela.



2. Mecanismo de biela espacial

A figura abaixo mostra o mecanismo de transmissão de agulha dupla curva da máquina de costura overlock tipo GN1-1. A manivela de esfera de agulha curva 1 na extremidade esquerda do eixo principal aciona o balancim 3 através da biela 2 para completar o balanço reciprocante ao redor da grande estrutura de agulha curva O1-O1. Este mecanismo é um mecanismo de biela de manivela espacial.



3.Mecanismo de came

Em equipamentos de costura, muitos componentes exigem movimentos complexos e precisos, e o mecanismo de came usa a superfície de contorno específica do came para acionar o seguidor para completar o movimento predeterminado. Portanto, mecanismos de came são amplamente usados ​​em vários tipos de máquinas de costura.

A figura acima mostra o mecanismo de recolhimento de linha de came de uma máquina de costura. Quando o eixo principal gira, a ranhura do came acionará a alavanca de recolhimento de linha 4 através do rolo, de modo que o fulcro da alavanca de recolhimento de linha K complete a lei de movimento predeterminada e coopere com outros mecanismos em uma costura para completar a alimentação da linha, coleta da linha, aperto dos pontos, puxando novas linhas em etapas, de modo que a costura possa prosseguir suavemente.



4. Mecanismo de engrenagem

O mecanismo de engrenagem transmite movimento com precisão e confiabilidade e tem muitas aplicações em máquinas de costura.

A figura abaixo é um diagrama esquemático de transmissão do eixo principal de uma máquina de costura industrial de mesa plana acionando o eixo do gancho rotativo por meio de dois pares de engrenagens cônicas. O eixo superior 1 transmite o movimento rotacional para o eixo vertical 2 por meio de um par de engrenagens cônicas, e o eixo vertical 2 transmite o movimento rotacional para o eixo inferior 3 por meio de um par de engrenagens cônicas, de modo que o gancho rotativo se mova.



Além disso, a correia dentada síncrona transmite o movimento com precisão e, devido ao corpo flexível da correia síncrona, a vibração e o ruído do movimento transmitido são bastante reduzidos. Nos últimos anos, também tem sido amplamente usada em máquinas de costura.



Nos últimos anos, com a maturidade e aplicação da tecnologia de controle eletrônico, a máquina de costura original gradualmente fez a transição da transmissão de movimento por meio de controle mecânico para o uso de computadores para controlar o mecanismo de movimento e transmissão de energia com a ajuda de componentes hidráulicos ou pneumáticos e eletroímãs, o que simplificou muito a estrutura complexa da máquina de costura. Isso formou uma série de novas funções para máquinas de costura, reduziu os elos de transmissão de movimento, acelerou o tempo de resposta e melhorou a precisão da ação, como corte automático de linha, puxamento automático de linha, costura de reforço automática, costura reversa automática, costura de comprimento de ponto variável, tensão de linha controlável, levantamento automático do calcador e outras funções.
